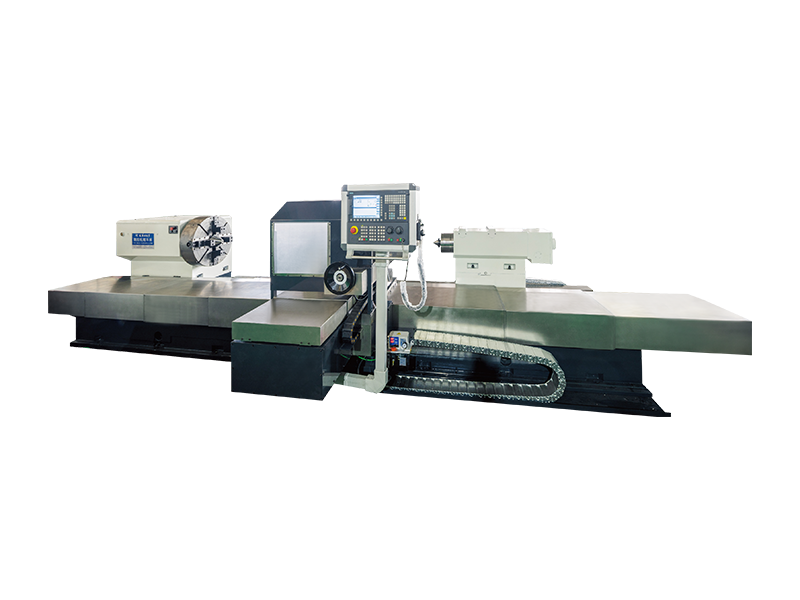

Heavy Duty Precision CNC Roll-and-Toss integreret drejebænk

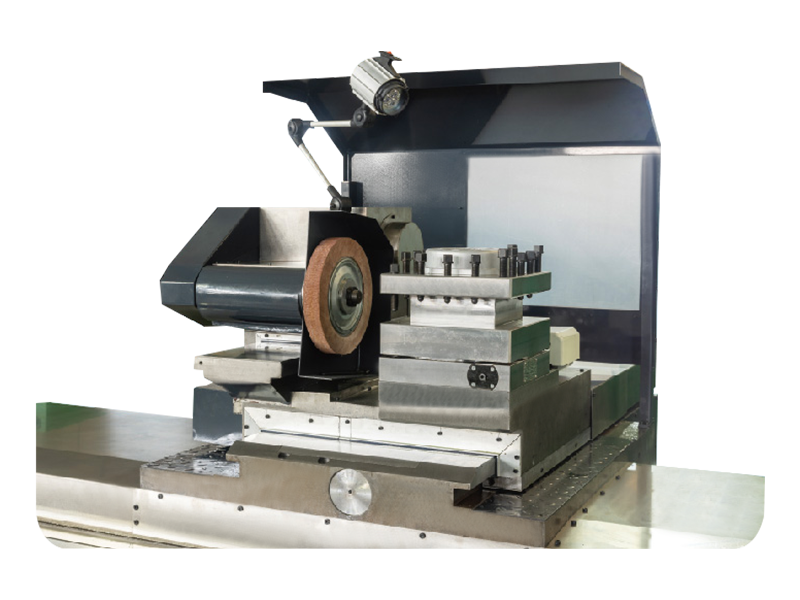

Denne værktøjsmaskine er en CNC-rulle-og-kast integreret drejebænk, hovedsageligt brugt til kraftig drejning og overfladepolering efter hydraulisk understøttelse af den spændingsførende søjle, mellemcylinder og laserbeklædning. Det bruges også til semi-finishing og efterbehandling af støbejern, stål og ikke-jernholdige metalvalser. Maskinen består af to uafhængige servo-fremføringsaksler i tværgående retning. Poleringsanordningen er installeret på den ene side af den langsgående trækplade og forstyrrer ikke bearbejdningsværktøjets resten af ​​den tværgående fremføringsvogn. Den bruges til henholdsvis drejning og polering.

De langsgående og tværgående (drejning og polering) bevægelser drives af højpræcisionskugleskruer. Styreskinnerne til de langsgående og tværgående fremføringsbevægelser af værktøjsholderen og poleringsanordningen er lavet af højstivhed rektangulære styreskinner, kombineret med en fire-stations kraftig elektrisk værktøjsholder og en speciel poleringsspindel. Dette design forbedrer værktøjsmaskinens stivhed og stabilitet under skæring og polering.

Lejet til hovedakslen bruger et dobbeltrækket radialt kort cylindrisk rulleleje med høj præcision og justerbar spillerum, hvilket giver stærk stivhed, jævn rotation og høj præcision. Halestammen består af en overkrop og en underkrop. Overkroppen er udstyret med en spindel, muffe og spindelcenterjusteringsmekanisme. Underkroppen har en hurtigbevægelig mekanisme til bagsmækken, med en motor og reducer, der driver dens samlede bevægelse. En højtrykspumpestation er monteret bagerst på halestocken, som bruges til hydraulisk automatisk låsning og løsnelse efter tailstock er på plads, med interlock beskyttelse.

Halspinden kan flyttes med motordrev og manuel finjustering. Bagstammen har en visning af topspændingskraft, hvilket giver mulighed for visuel justering af emnets topspændingsmoment i henhold til kravene. Den høje stabilitet og høje stivhed strukturelle design sikrer den samlede bearbejdningsnøjagtighed af værktøjsmaskinen. Det bevægelige styrepar er behandlet med slidstærkt klæbende plast og har et centraliseret smøresystem, der implementerer fast-punkt, kvantitativ automatisk smøring for at sikre hele maskinens dynamiske respons. De langsgående og tværgående foderskinner er fuldt beskyttet af rustfrit stål, som hjælper med at opretholde bevægelsesnøjagtighed på lang sigt.
