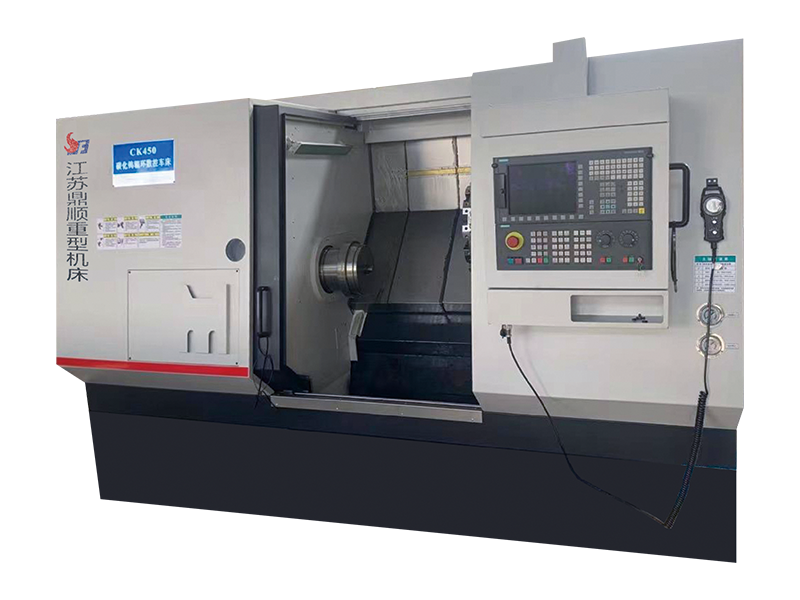

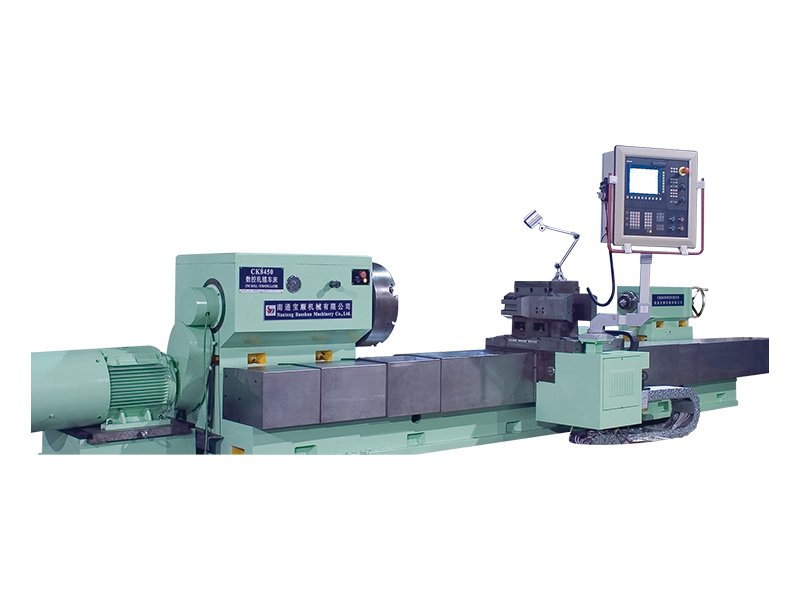

Se mere >>Jiangsu Dingshun Heavy Duty Machine Tool Co., Ltd. (Nantong Baoshun Machinery Co., Ltd.) blev etableret i 2002. Det er en virksomhed, der længe har været engageret i at levere værktøjsmaskiner til den metallurgiske industri og stålvirksomheder. Det har et dybt fundament og rig erfaring med specialiseret værktøjsmaskineudstyr og er leverandør af løsninger til stålvirksomheder. Det er også en kvalificeret leverandør til Shanghai 704 Research Institute of China Shipbuilding Industry Corporation, der udfører vigtige videnskabelige forskningsprojekter såsom momentsensorer og andre professionelle komponenter. Virksomheden har specialiseret sig i produktion af XK500-serien CNC-værktøjsmaskiner til bearbejdning af halvmåneriller, CK84-serien CNC-rulledrejebænke, CA84-seriens digitale display-rulledrejebænke, CNC-rulle-ringdrejebænke CK450, CXK9550 CNC-drejning og -fræsning af sammensatte værktøjsmaskiner, CXK9580 mønstrede pladeslibemaskiner CNC-slibemaskiner DK060, CNC lodret rullering slibemaskine MK630, CNC rullering slibemaskine MK001-5, CNC slibemaskine ZKM150, ZWM150 præcision universal slibemaskine og andre relaterede støtteprodukter.
Virksomheden har flere store stykker udstyr leveret af indenlandske og udenlandske mærkevirksomheder, hvilket sikrer kvaliteten af de producerede værktøjsmaskiner og rettidig levering. Gennem årene, med stærk teknisk styrke, modne produkter og et omfattende servicesystem, er vores produkter blevet solgt til store stålvirksomheder over hele landet og udenlandske markeder. Vores kunder har reageret positivt, og vi har opnået adskillige nationale patenter og uafhængige intellektuelle ejendomsrettigheder. Vores virksomhed er nu blevet en velkendt mærkevirksomhed i den indenlandske stålvirksomhed og metallurgisk designinstitut for rullebearbejdning af værktøjsmaskiner.

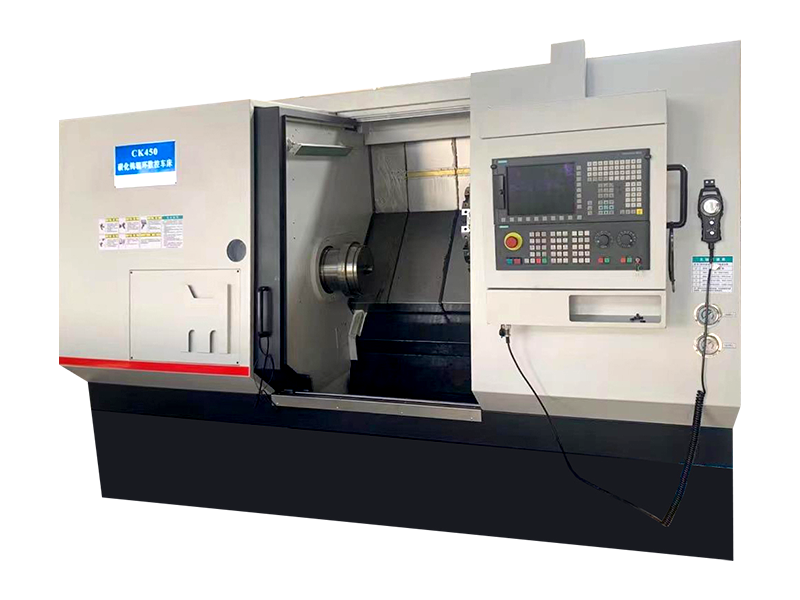

1.1 Hovedspecifikationsparametre
| Svingdiameteren over værktøjsmaskinens leje | mm | 800 |
| Svingdiameteren over bagpladen | mm | 620 |
| Maksimal bearbejdningslængde (afstand mellem to centre) | mm | 1000 |
| Arbejdsemnets maksimale vægt | kg | 3000 |
| Værktøjsmaskine Sengevinkel | Grad | 45 |
1.2 Spindel og drev
| Spindelboring | mm | 120 |
| Spindel forreste støttediameter | mm | 180 |
| Spindelhastighed serien | | Uden niveau |
| Spindelhastighedsområder | r/min | 2-400 |
| Hovedmotoreffekt (kontinuerlig) | kW | 22 |
| Spindel kontinuerligt moment | Nm | 2500 |
| Spindelende Standard | | A211 |
| Automatisk hydraulisk strammebøsning | | Matchende rullering |
1.3 Foderdrev
| Z-akse (langsgående) Efterpladens bevægelsesafstand | mm | 1000 |
| X-akse (vandret) Efterfølgende pladebevægelse | mm | 410 |
| Hurtig bevægelseshastighed Z/X | mm/min | 8000 |
| Fremføringshastighedsområde Z/X | mm/min | 0,001-2000 |
| Drivmotor Moment Z/X | Nm | 27/27 |
| Maksimal fremføringskraft Z/X | N | 20000 |
| Minimum indstillingsenhed/opløsning | mm | 0.001 |
1.4 Overordnede dimensioner og vægte af værktøjsmaskiner
| Værktøjsmaskinens udseende størrelse (længde * bredde * højde) | mm | 4725×2175×2365 |
| Vægt | t | Omkring 8T |
2. Præcision af værktøjsmaskine
2.1 Arbejdsnøjagtighed (standardprøve)
| Afrunding af den ydre cirkel af slutdrejning | mm | 0.005 |
| Overfladeruhed af den ydre cirkel af færdigdrejning | | Ra0,8 |
| Cylindricitet af den ydre cirkel af færdigdrejning | mm | 0,02/300 |
| Vinkelrethed af den ydre cirkel af afsluttende ende | mm | 0,01/100 |
2.2 Værktøjsmaskiners vigtigste geometriske nøjagtighed
| Periodisk aksial bevægelse af spindlen | mm | 0.005 |
| Radial udløb af borehul af spindel | mm | Nær slut 0,015, fjern ende 0,020 |
| Revolver gentagen positioneringsnøjagtighed | mm | 0.005 |
